УКМ
Устройство контроля массы предназначено для непрерывного контроля сохранности CO2 в модулях МПТУ2 и выдачи аварийного сигнала при снижении массы хотя бы одного модуля или при неисправности системы контроля.
Модуль газового пожаротушения для длительного хранения и выпуска в защищаемое помещение двуокиси углерода (CO2)
| Обозначение при заказе | МПТУ2 (150-40-12) |
|---|---|
| Артикул | А635165.033-00 |
| Технические условия | ТУ 28.99.39-012-85800883-2023 |
| Код ТН ВЭД | 8424100000 |
| Номинальная вместимость | 40 л |
| Тип ГОТВ | двуокись углерода высшего сорта по ГОСТ 8050-85 |
| Рабочее давление | 14,7 МПа (150 кгс/см²) |
| Пробное давление | 22,1 МПа (225 кгс/см²) |
| Давление срабатывания МПУ | 18,4–20,1 МПа |
| Давление пневматического пуска | 2,1–14,7 МПа |
| Диаметр условного прохода ЗПУ | 12 мм |
| Габаритный диаметр | 219 мм |
|---|---|
| Высота без защитного колпака | 1560 мм |
| Высота с установленным защитным колпаком | 1580 мм |
| Высота до центра выходного отверстия | 1460 мм |
| Присоединительная резьба выходного штуцера | W 21,8 x 1/14 DIN 477 |
| Масса модуля без заряда | 73 кг |
| Коэффициент заполнения ГОТВ | 0,7 кг/л |
| Остаток ГОТВ в баллоне | не более 0,4 кг |
| Количество срабатываний модуля за срок эксплуатации | 30 |
| Периодичность освидетельствования баллона | 10 лет |
Двуокись углерода (CO2)
Снижение концентрации кислорода в защищаемом объёме и охлаждение зоны активного горения.
Температура кипения при атмосферном давлении −78 °C, плотность жидкости при 20 °C — 771 кг/м³, давление насыщенных паров при 20 °C — 5,65 МПа
CO2 эффективен для помещений без постоянного пребывания людей и является стандартным решением для локально-объёмного пожаротушения там, где объёмное тушение невозможно или нецелесообразно.
Устройство контроля массы предназначено для непрерывного контроля сохранности CO2 в модулях МПТУ2 и выдачи аварийного сигнала при снижении массы хотя бы одного модуля или при неисправности системы контроля.
При утечке и снижении массы на 5 % формируется сигнал «Авария», отображается номер канала и включается красная индикация.
В типовых схемах единичного исполнения применяется УКМ-01.
При превышении массы более 200 кг устройство отображает предупреждение о превышении предела.
Защита помещений и оборудования без постоянного пребывания людей, где требуется применение двуокиси углерода.
Отдельные агрегаты и оборудование, для которых объёмное пожаротушение невозможно или нецелесообразно.
CO2 традиционно применяется там, где важны доступность огнетушащего вещества и отработанная практика эксплуатации.
Модуль рассчитан на тушение пожаров классов А, В, С и электрооборудования при соблюдении требований нормативно-технической документации на ГОТВ.

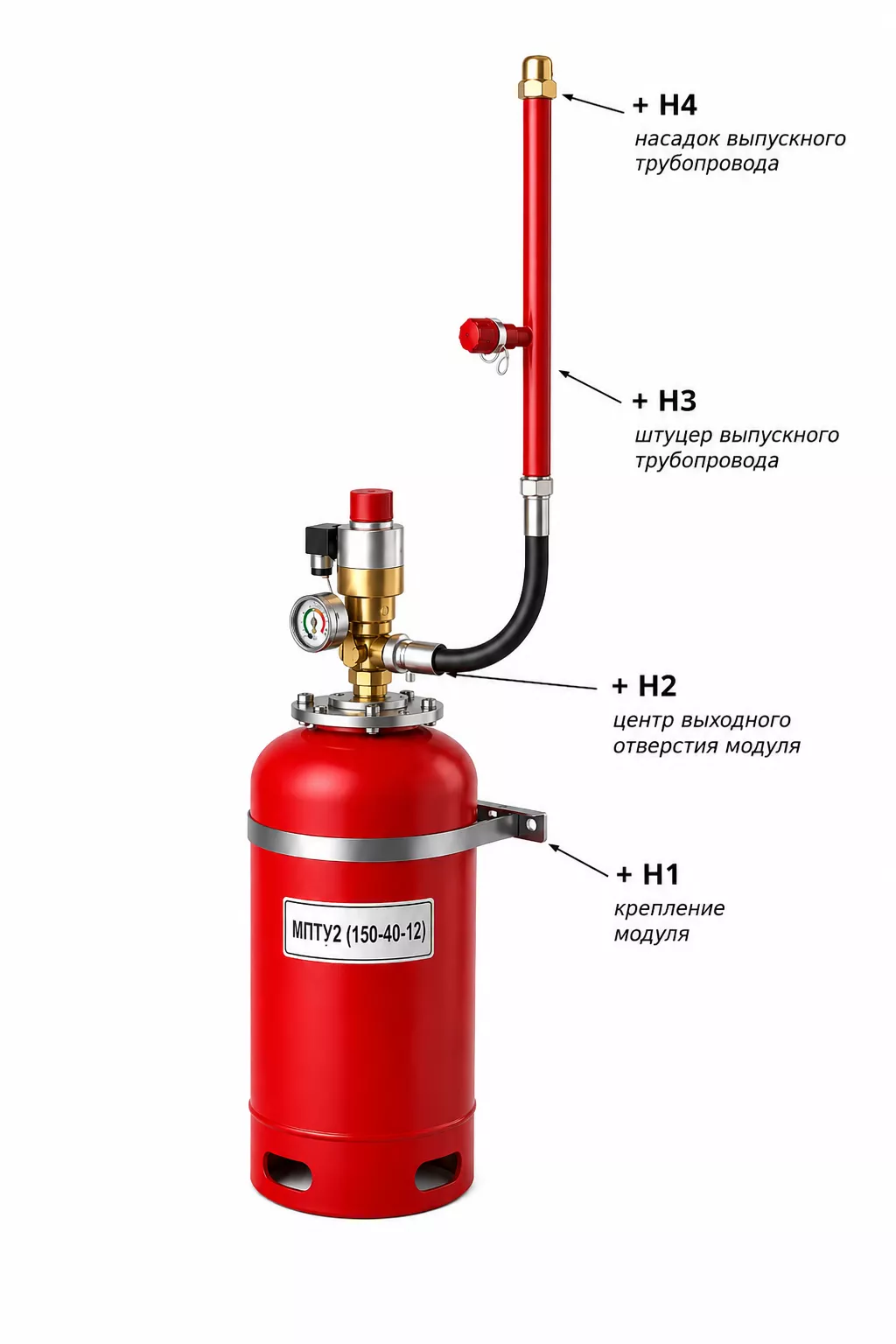

Для исполнения МПТУ2 (150-40-12) показан сценарий с выпускным трубопроводом и отдельный вариант единичного модуля. При подаче ГОТВ на насадке возникает значительная реактивная сила. Выпускной трубопровод должен быть надёжно закреплён не менее чем в двух точках, а расстояние от насадка до перекрытия должно быть не более 0,5 м.
Электромагнитный привод для единичного модуля. Для исполнения с выпускным трубопроводом обязателен.
Электромагнитный привод с дублёром ручным для единичного модуля.
Ручной рычажный привод или ручной привод с кнопкой для единичного модуля без выпускного трубопровода.
НС(д) общего назначения, НС-Л для локально-объёмного тушения и НС-ПЗ для агрессивных сред и зон с механическими примесями.
Проектные расчёты можно заказать у производителя. Выполнение расчётов заявлено как бесплатное.
Для самостоятельного выполнения расчётов используется программа «Салют» для АУГП с применением модулей типа МПТУ2.
Рекомендованы трубы по ГОСТ 8734-75 или ГОСТ 8732-78 с рабочим давлением не менее 150 кгс/см². При разделении потоков допускается только горизонтальная плоскость, применение крестовин запрещено.
Для серии применяются насадки НС(д), НС-Л и НС-ПЗ; при проектировании сброса избыточного давления рекомендуется располагать проёмы в верхней части помещения и предотвращать прямое направление струй ГОТВ в эти проёмы.
В данном исполнении применяется двуокись углерода высшего сорта по ГОСТ 8050-85.
Для единичного модуля доступны ПЭМ-24-0,6, ПЭМ-24-0,6 с дублёром ДР-ПЭМ, ПРР и ПРК. Для исполнения с выпускным трубопроводом применяется ПЭМ-24-0,6.
Да. Двуокись углерода является единственным ГОТВ, применяемым для локально-объёмного пожаротушения, когда объёмное тушение невозможно или нецелесообразно.
Для исполнения периодичность освидетельствования баллона составляет 10 лет, если в паспорте на баллон не указано иное.
Да, проектные расчёты выполняются бесплатно. Для самостоятельной работы предусмотрено специализированное ПО «Салют».
